Cấu tạo bồn cầu treo tường: Sơ đồ, Nguyên lý, Quy trình lắp đặt

1. Cấu tạo bồn cầu treo tường kèm sơ đồ chi tiết

Bồn cầu treo tường gồm 2 phần: Phần lắp âm tường (Khung thép - Giá treo bồn cầu, Phần két nước, Bộ xả nước, Đường ống nối nước, Ống thoát nước) và Phần lắp bên ngoài tường (Bệ ngồi, Nắp bồn cầu, Nút nhấn xả, Van nước)

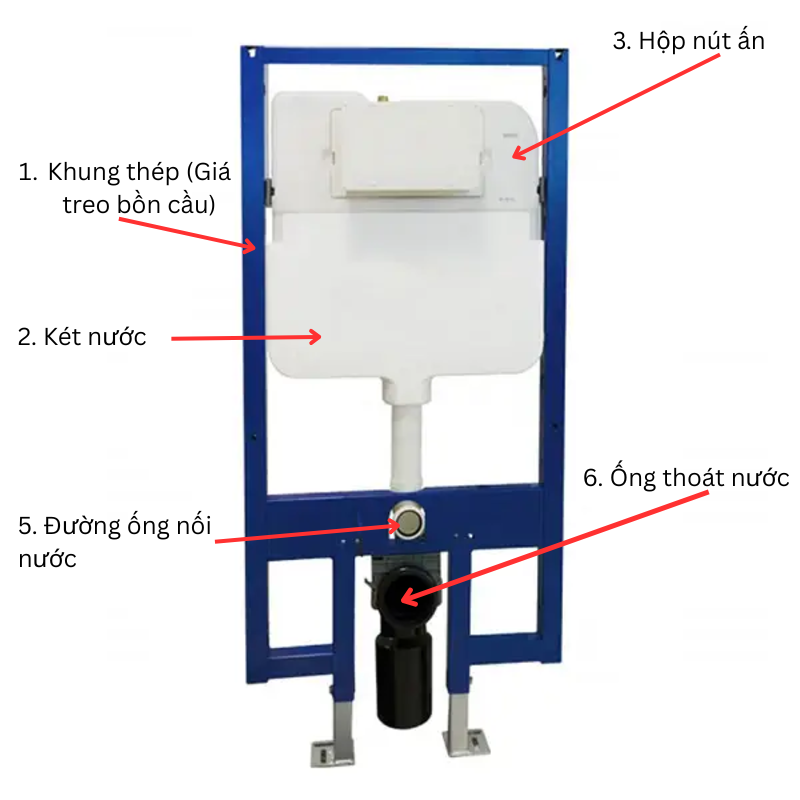

Sơ đồ cấu tạo bồn cầu treo tường (hay còn gọi là bồn cầu âm tường)

Dưới đây là bảng thống kê chi tiết các bộ phận và hình ảnh minh hoạ:

Phần	Các bộ phận của bồn cầu treo tường	Hình minh hoạ
Phần lắp âm tường	Khung thép (giá treo bồn cầu)  Két nước Hộp nút ấn Bộ xả nước Đường ống nối nước Ống thoát nước
Phần lắp bên ngoài tường	7. Bệ ngồi 8. Nắp bồn cầu 9. Nút nhấn xả
	10. Van nước

Phần lắp âm tường của bồn cầu treo tường là một hệ thống bao gồm các bộ phận được thiết kế ẩn bên trong tường, tạo nên vẻ đẹp tinh tế và sự gọn gàng cho không gian.

Phần này bao gồm: Khung thép (giá treo bồn cầu), két nước, hộp nút ấn bộ xả nước, đường ống nối nước và ống thoát nước. Tất cả được ghép nối khoa học nhằm đảm bảo tính thẩm mỹ và hiệu quả sử dụng tối ưu.

1.1. Khung thép (giá treo bồn cầu)

Khung thép (giá treo bồn cầu) đóng vai trò như một giá đỡ chắc chắn, giúp cố định bồn cầu trên tường và mặt sàn một cách an toàn. Đây cũng là bộ phận quan trọng tạo sự kết nối chặt chẽ giữa bồn cầu và bồn chứa, đảm bảo sự ổn định cho tổng thể thiết bị.

Về chất liệu, khung thép treo bồn cầu được chế tạo từ thép chất lượng cao và phủ lớp sơn tĩnh điện chống ăn mòn, mang đến độ bền vượt trội theo thời gian.

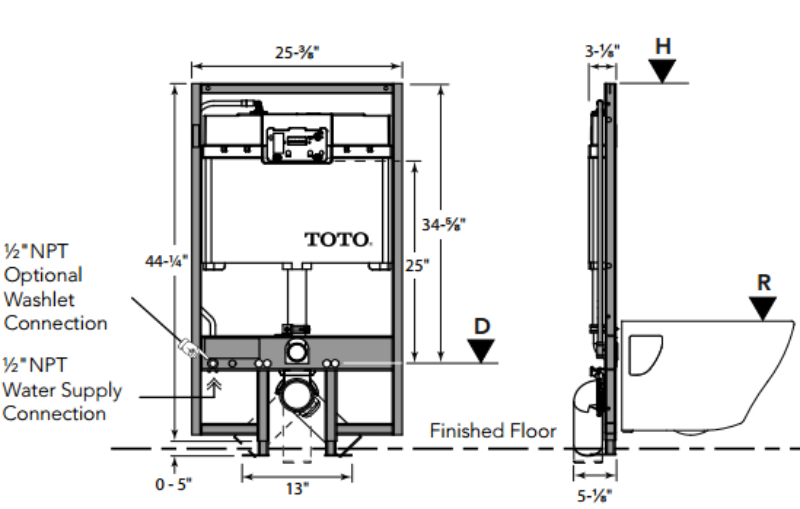

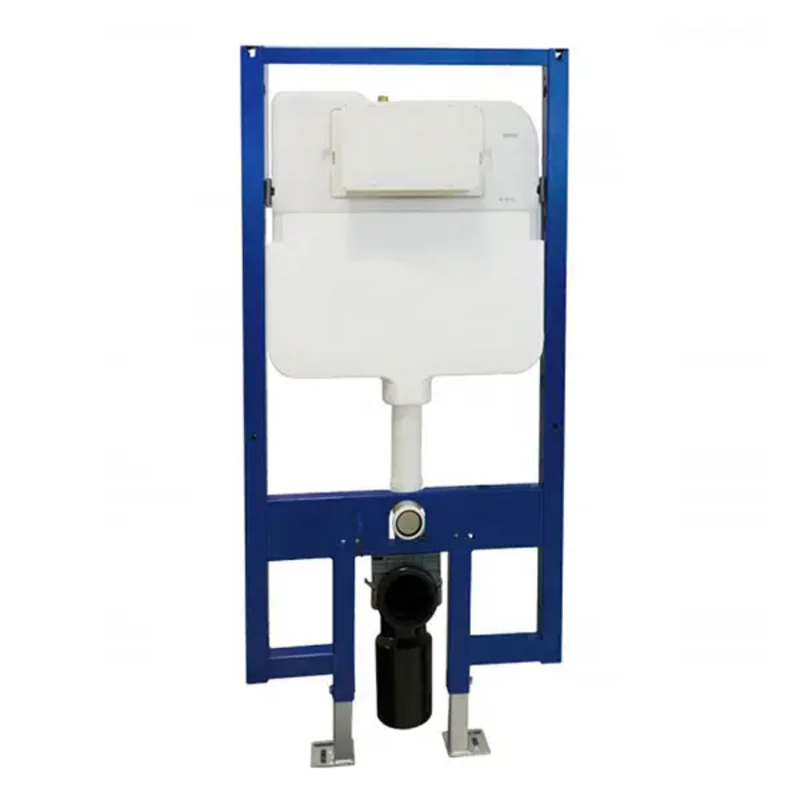

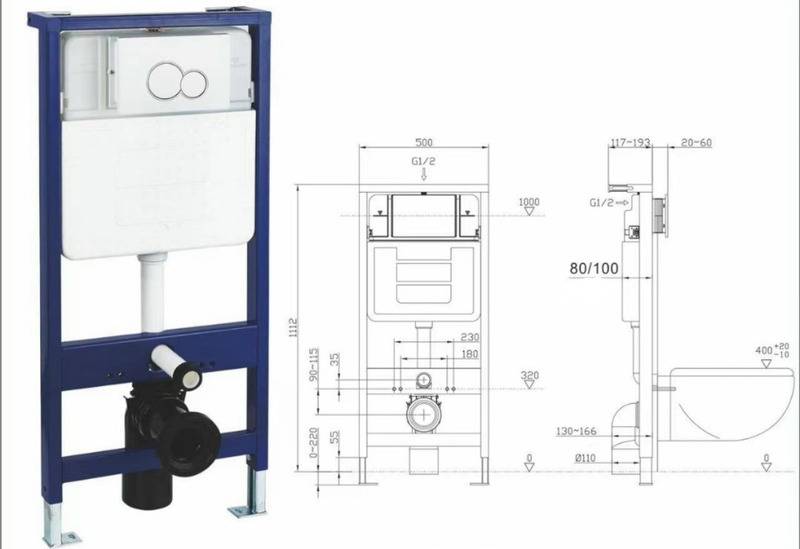

Khung thép (giá treo bồn cầu) là bộ phận quan trọng giúp cố định bồn cầu trên tường và mặt sàn

1.2. Két nước

Két nước đảm nhiệm vai trò lưu trữ và cung cấp nước để xả sạch chất thải trong bồn cầu, đảm bảo thiết bị luôn sạch sẽ và vệ sinh.

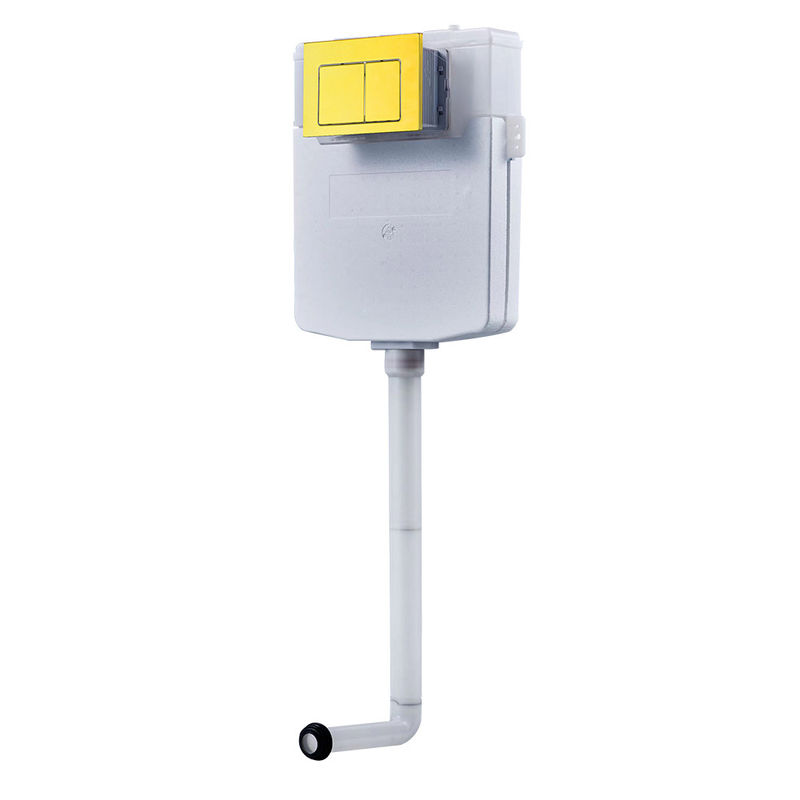

Phần két nước giúp lưu trữ và cung cấp nước để xả sạch bồn cầu, được điều khiển bởi hộp nút nhấn

1.3. Hộp nút ấn

Hộp nút ấn trên bồn cầu treo tường có vai trò điều khiển nước từ bộ phận két nước. Hiểu một cách đơn giản, khi bạn nhấn vào hộp nút nhấn được lắp đặt bên ngoài tường, nước từ két sẽ được xả xuống, cuốn trôi mọi chất bẩn.

Bên cạnh nhiệm vụ điều khiển quá trình xả nước, hộp nút nhấn với thiết kế tinh tế và hiện đại còn góp phần nâng cao thẩm mỹ cho bồn cầu treo tường.

Hộp nút ấn điều khiển nước từ bộ phận két nước, giúp xả sạch chất thải trong bồn cầu

1.4. Bộ xả nước

Bộ xả nước đảm nhận chức năng xả nước từ két chứa xuống bồn cầu sau mỗi lần sử dụng, giúp làm sạch hoàn toàn chất thải. Hệ thống này bao gồm các bộ phận như cần gạt, nút nhấn, ống dẫn nước và phao điều khiển mực nước. Tất cả được thiết kế thuận tiện để người dùng kích hoạt quá trình xả nước một cách dễ dàng. Khi người dùng ấn cần gạt hoặc nút nhấn, hệ thống bên trong két nước sẽ được kích hoạt, đảm bảo mở và đóng van xả hiệu quả, giúp duy trì hoạt động ổn định và tiết kiệm nước tối đa.

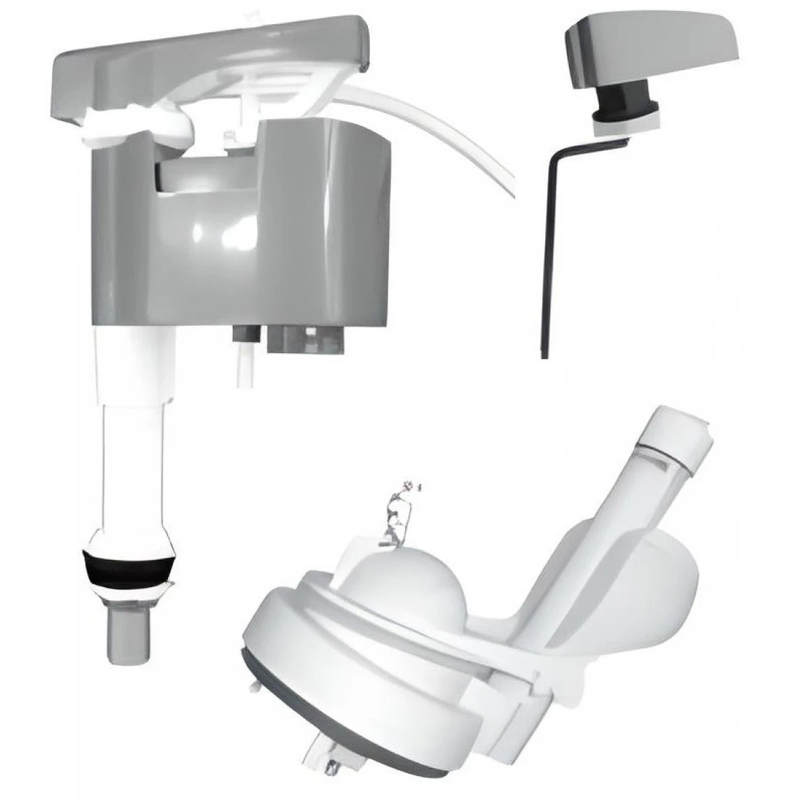

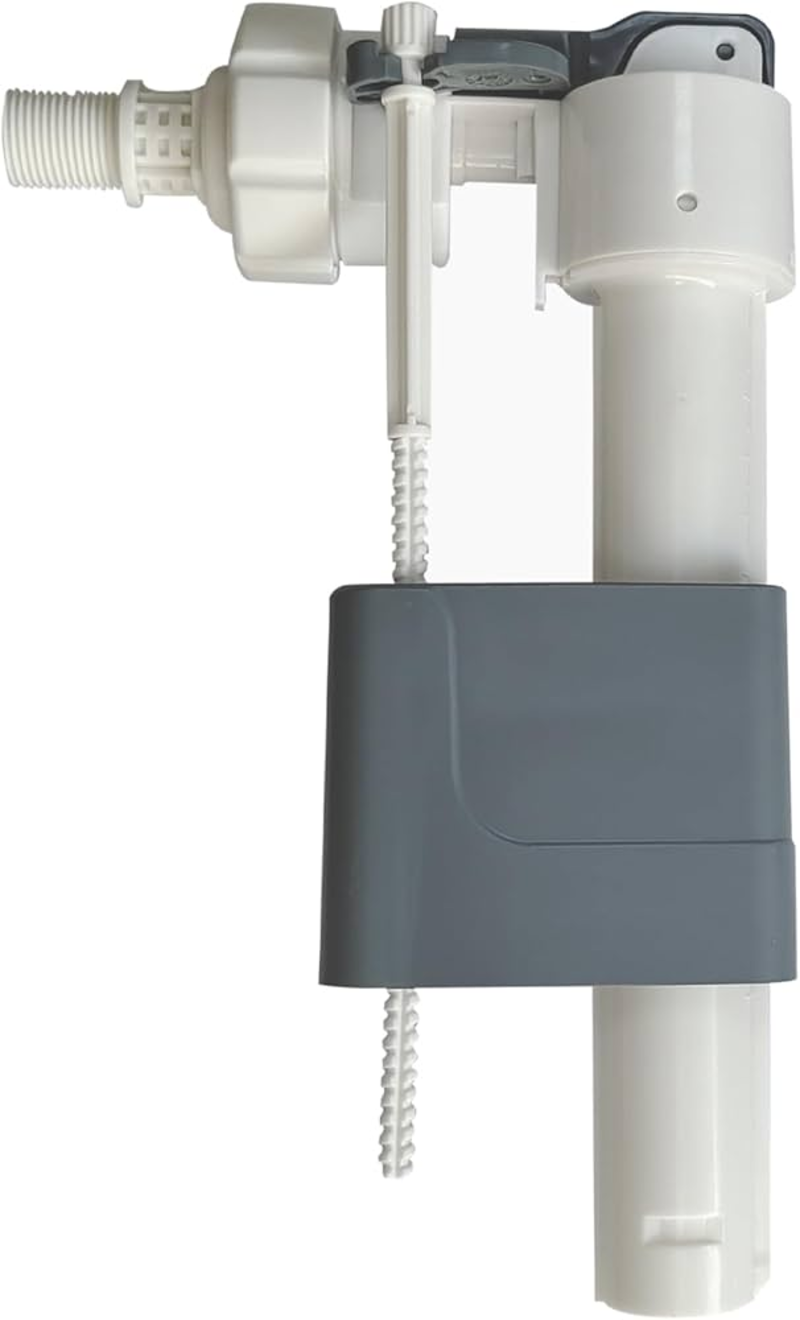

Bộ xả nước đảm nhận chức năng xả nước từ két chứa xuống bồn cầu

1.5. Đường ống nối nước

Đường ống nối nước đảm nhận chức năng vận chuyển nước sạch từ nguồn cấp đến van nước dưới bồn chứa khi xả bồn cầu. Với thiết kế chắc chắn, hệ thống này đảm bảo nguồn nước được cung cấp ổn định và liên tục, giúp quá trình xả nước diễn ra hiệu quả và không bị gián đoạn.

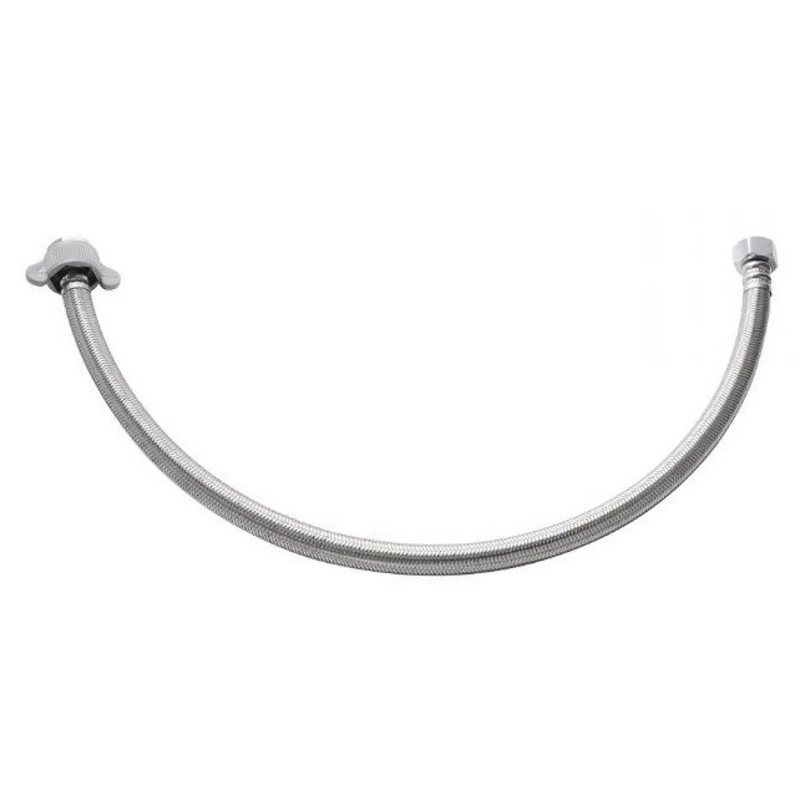

Đường ống nối nước đảm nhận chức năng vận chuyển nước sạch khi xả bồn cầu

1.6. Ống thoát nước

Ống thoát nước đảm nhận nhiệm vụ dẫn chất thải từ bồn cầu ra ngoài, kết nối với hệ thống thoát nước của tòa nhà. Với thiết kế chính xác và được lắp đặt đúng kỹ thuật, bộ phận này đảm bảo khả năng thoát nước nhanh mà không gây tắc nghẽn. Nhờ đó, bồn cầu không gặp phải tình trạng ứ đọng gây ra mùi hôi, hạn chế tình trạng vi khuẩn sinh sôi và bảo vệ môi trường.

Ống thoát nước đảm nhận nhiệm vụ dẫn chất thải từ bồn cầu ra ngoài

Bên cạnh phần lắp âm tường, phần lắp bên ngoài tường của bồn cầu treo tường cũng đóng vai trò quan trọng không kém trong việc đảm bảo chức năng sử dụng và nâng cao tính thẩm mỹ không gian. Phần này bao gồm bệ ngồi, nắp bồn cầu, nút nhấn xả và van nước.

1.7. Bệ ngồi

Bệ ngồi là phần chính của bồn cầu treo tường, nơi người dùng ngồi khi sử dụng. Với vai trò là bộ phận cốt lõi, bệ ngồi không chỉ cần mang lại sự thoải mái tối đa mà còn phải có tính thẩm mỹ cao, giúp không gian trở nên sang trọng và tinh tế hơn.

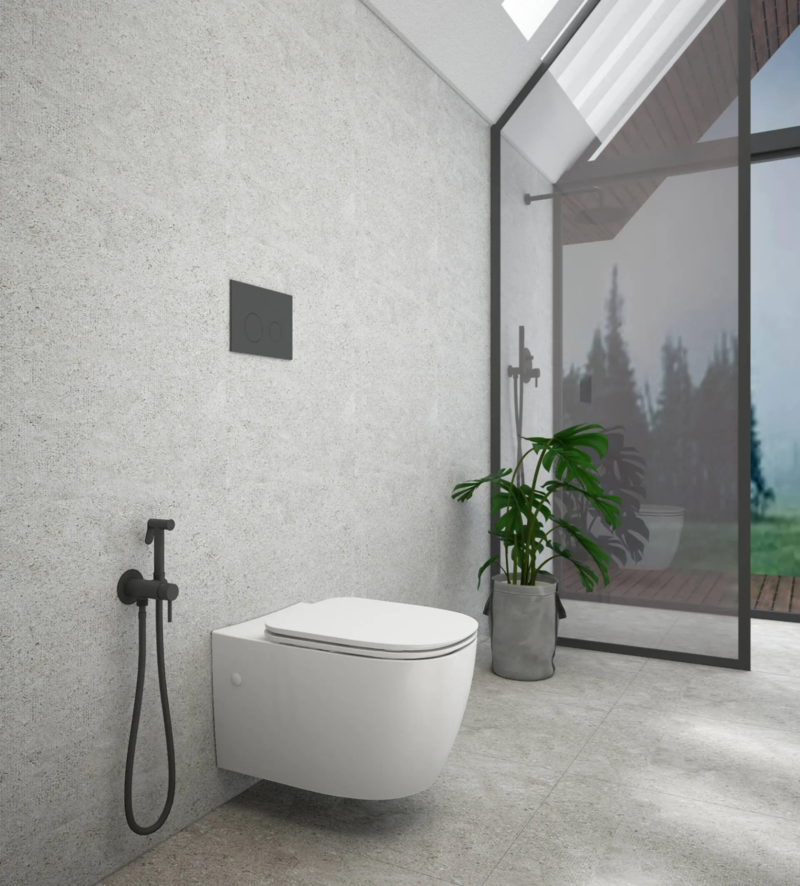

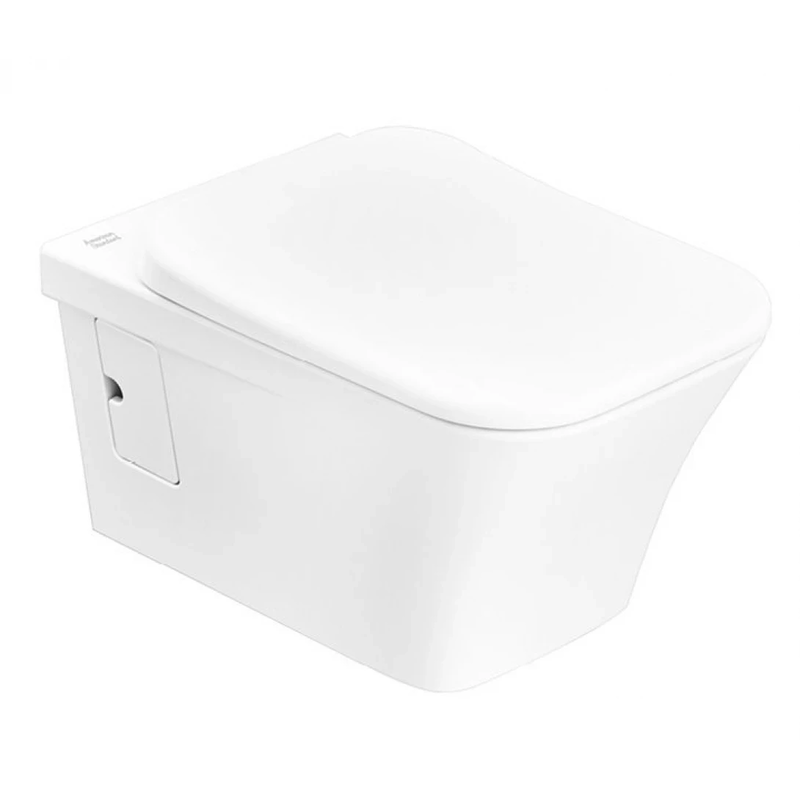

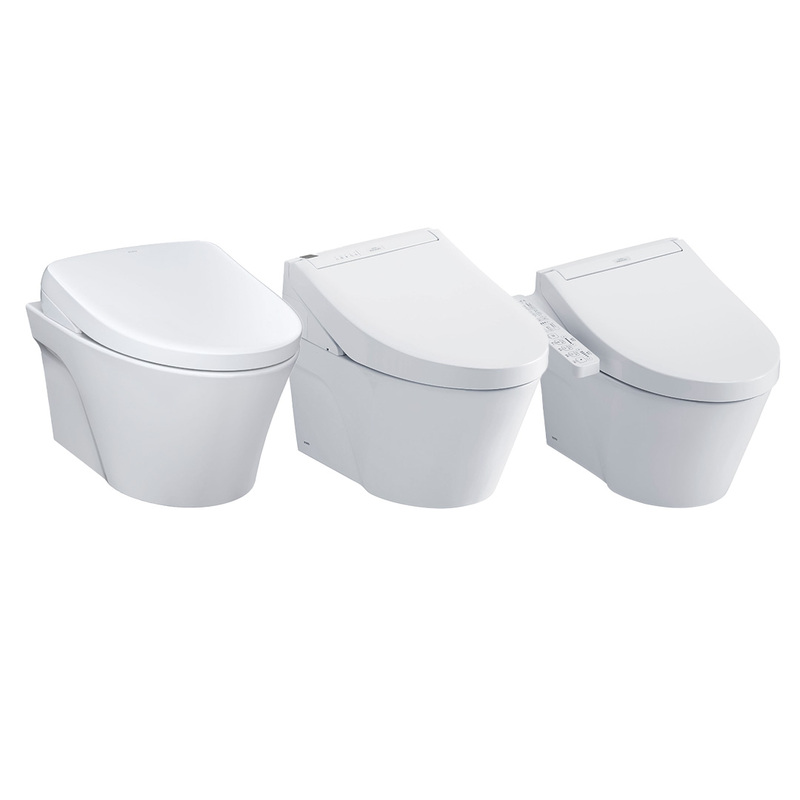

Các kiểu dáng bệ ngồi khác nhau của bồn cầu treo tường, đáp ứng nhu cầu về thẩm mỹ cho đa dạng không gian

1.8. Nắp bồn cầu

Nắp bồn cầu được gắn cố định trên mặt bồn cầu, có thể nâng lên và hạ xuống để che kín khi không sử dụng. Đây là lớp bảo vệ giúp ngăn ngừa chất bẩn và vi khuẩn từ bồn cầu xâm nhập vào không gian xung quanh. Nắp bồn cầu cần được thiết kế thông minh với cơ chế đóng mở êm ái, giúp giảm tiếng ồn khi sử dụng và ngăn ngừa va đập làm hư hỏng nắp. Điều này không chỉ mang đến sự tiện lợi khi thao tác mà còn đảm bảo độ bền sản phẩm. Bên cạnh đó, các dòng nắp bồn cầu thông minh còn tích hợp tính năng tự động đóng mở, mang lại trải nghiệm hoàn hảo cho người dùng trong sinh hoạt thường ngày.

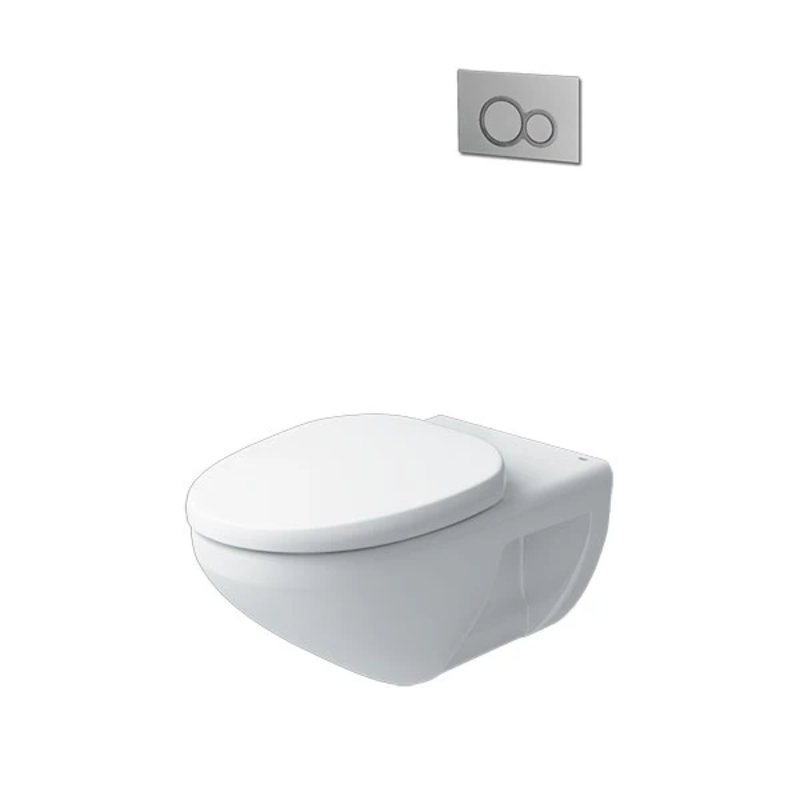

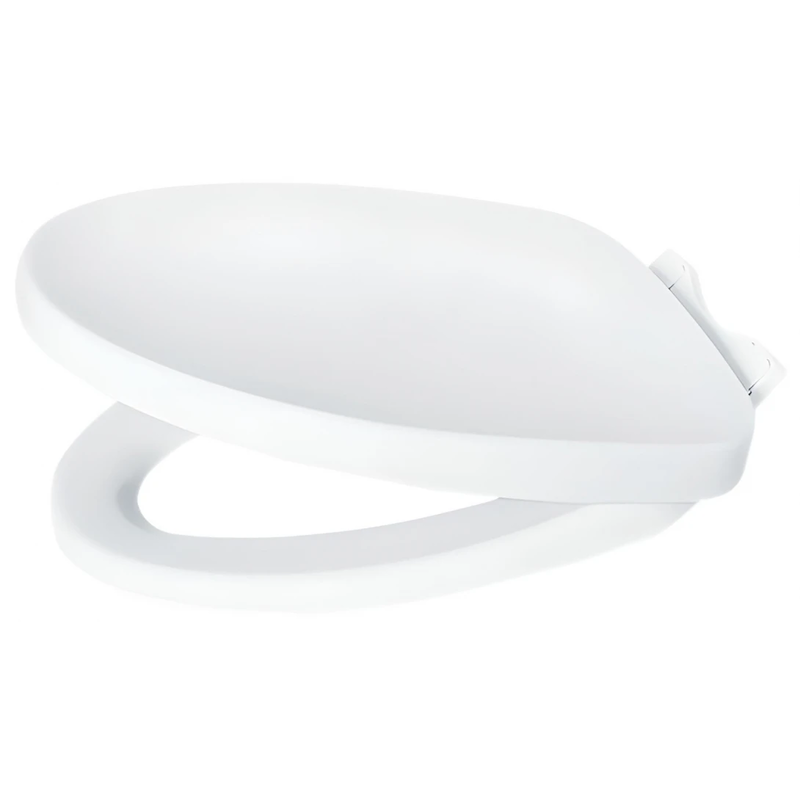

Nắp bồn cầu có thể nâng lên và hạ xuống để che kín bồn cầu khi không sử dụng

1.9. Nút nhấn xả

Nút nhấn xả của bồn cầu treo tường được lắp bên ngoài tường, một sự khác biệt điển hình so với các loại nút xả truyền thống gắn trực tiếp trên bồn cầu. Nút nhấn này được đặt ở vị trí dễ nhìn, người dùng không cần phải cúi xuống, dễ dàng thao tác khi nhấn xả. Ngoài vai trò quan trọng trong việc kích hoạt hệ thống xả nước, đây còn là bộ phận bồn cầu cao cấp giúp tăng tính thẩm mỹ cho không gian, mang đến vẻ tiện nghi và hiện đại.

Khi ấn nút, hệ thống sẽ xả nước làm sạch các chất thải trong bồn cầu. Thông thường, nút nhấn xả có hai chức năng, bao gồm: xả nước tiểu (nút nhỏ) và xả nước đại (nút lớn). Với thiết kế thông minh này, người dùng có thể dễ dàng lựa chọn chế độ xả phù hợp để tiết kiệm nước tối đa.

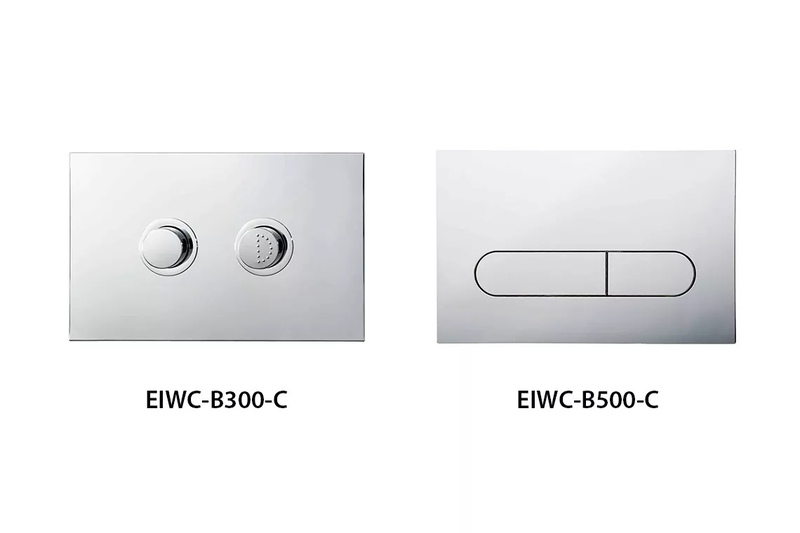

Nút nhấn xả bồn cầu đóng vai trò kích hoạt hệ thống khi cần xả nước

1.10. Van nước

Van nước là bộ phận không thể thiếu, đóng vai trò kiểm soát dòng chảy đến bồn cầu, mang đến sự tiện nghi tối đa cho người sử dụng. Nhờ bộ phận này, bạn dễ dàng điều chỉnh lượng nước cung cấp cho bồn cầu và đồng thời ngăn ngừa tình trạng lãng phí nước. Khi cần bảo trì hoặc thay thế, van nước cho phép bạn tắt/mở nguồn nước nhanh chóng, giúp quá trình sửa chữa thuận lợi hơn và tránh các sự cố rò rỉ nước.

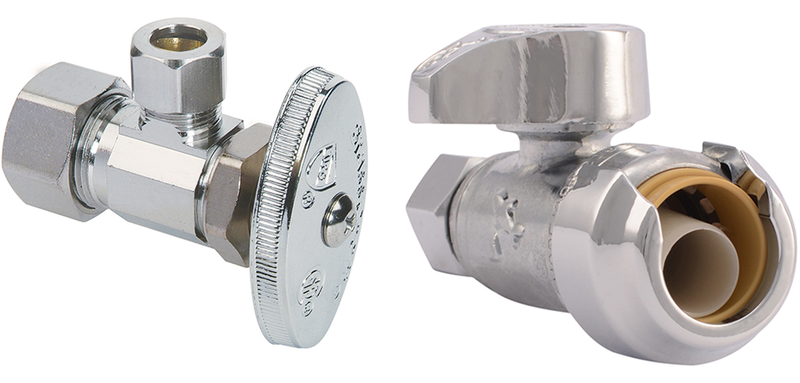

Van nước đóng vai trò kiểm soát dòng chảy đến bồn cầu

Xem thêm video minh hoạ chi tiết các bộ phận của bồn cầu âm tường

2. Nguyên lý hoạt động của bồn cầu treo tường

Bồn cầu âm tường hoạt động theo nguyên lý thoát ngang, với phần ống xả được cắm ngang vào tường kết nối với hệ thống thoát nước. Tương tự như bồn cầu truyền thống, bồn cầu treo tường hoạt động dựa trên chênh lệch áp suất.

Nguyên lý hoạt động của bồn cầu treo tường được thực hiện lần lượt theo các bước như sau:

• Bước 1: Nước từ két chứa chảy xuống bồn cầu thông qua bộ xả.
• Bước 2: Dòng nước chảy qua các lỗ thoát trên vành bồn cầu, từ đó tạo thành lực xoáy mạnh mẽ, cuốn sạch chất bẩn và đẩy qua ống thải ngang.
• Bước 3: Khi bể chứa đầy nước, phao nâng lên kích hoạt van tự động ngắt cấp nước, đảm bảo tiết kiệm nguồn nước tối ưu. Trong khi đó, van cấp nước hoạt động tự động đóng/mở linh hoạt để điều tiết lượng lượng nước, hạn chế tối đa tình trạng quá tải hay rò rỉ.

Nguyên lý hoạt động của bồn cầu treo tường

3. Cách lắp đặt bồn cầu treo tường

Quá trình lắp đặt bồn cầu treo tường yêu cầu sự chính xác và kỹ thuật tỉ mỉ ở từng bước. Dưới đây là 5 bước lắp đặt chi tiết giúp bạn thực hiện dễ dàng, đảm bảo bồn cầu hoạt động ổn định.

Bước 1: Chọn vị trí lắp đặt

Bạn cần chọn vị trí sao cho thuận tiện nhất khi sử dụng mà vẫn đảm bảo tính thẩm mỹ cho không gian. Đi kèm đó, các yếu tố như độ cao của bồn cầu so với mặt sàn, vị trí ống cấp nước và thoát nước,... đều cần được cân nhắc kỹ lưỡng để đảm bảo sự hài hòa tổng thể.

Bước 2: Lắp đường ống nước

Sau khi đã xác định được vị trí, bước tiếp theo là tính toán chiều cao của bồn cầu sao cho phù hợp với nhu cầu sử dụng của gia đình. Đồng thời, hãy xác định đúng vị trí của các đường ống nước vào và nước thoát để đảm bảo nước được cấp và xả một cách hiệu quả.

Bước 3: Lắp giá đỡ bồn cầu

Sau khi xác định đúng vị trí các bộ phận lắp âm vào tường, hãy cố định giá đỡ - Bộ phận chịu lực giúp bồn cầu đứng vững và chịu tải trọng khi sử dụng. Quá trình này bao gồm việc bắt vít, trám xi măng và ốp gạch xung quanh. Lưu ý là cần để hở các đầu ống nước và giá đỡ để dễ dàng kết nối sau này.

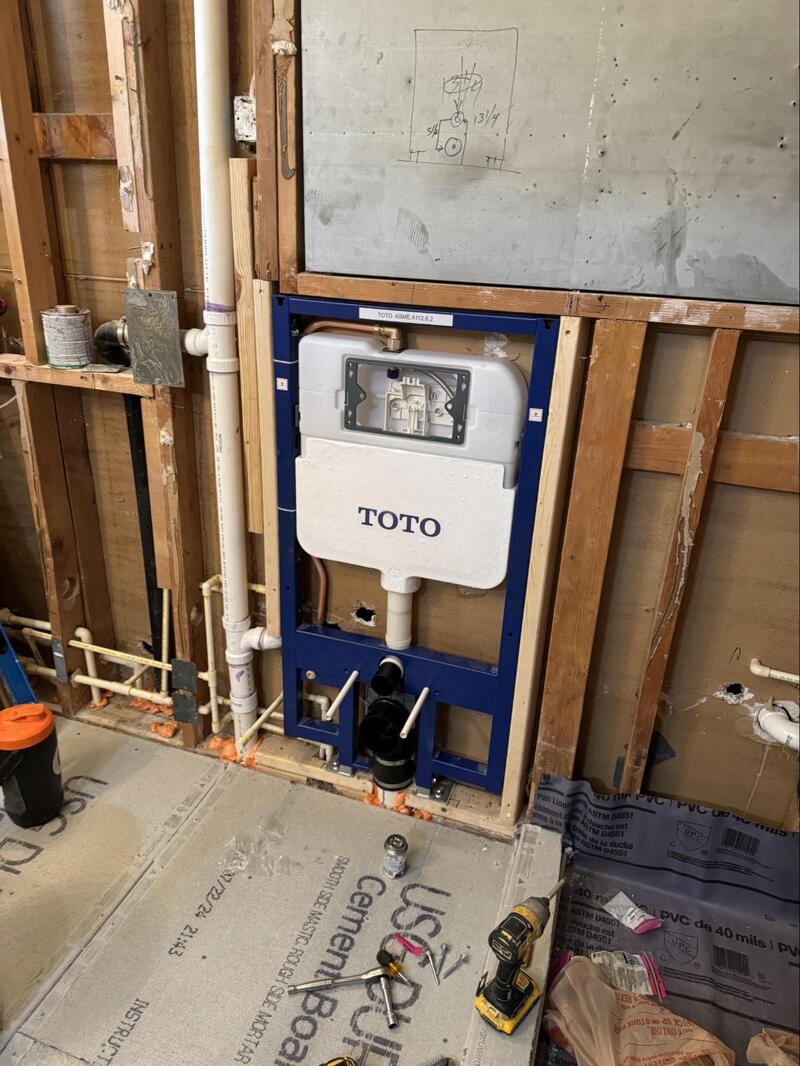

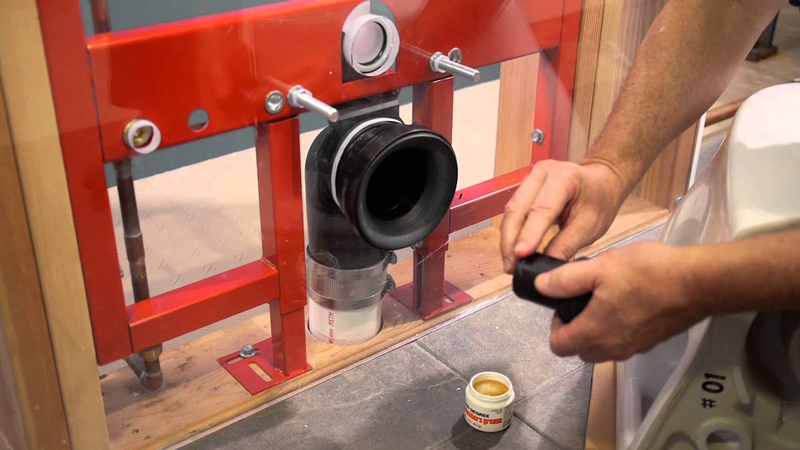

Quy trình lắp đặt bồn cầu treo tường cần sự chuẩn bị kỹ lưỡng và cẩn thận

Bước 4: Gắn bồn cầu vào giá đỡ

Khi giá đỡ đã được lắp đặt vững chắc, bước tiếp theo cần thực hiện chính là gắn bồn cầu vào giá đỡ. Hãy đảm bảo rằng ống cấp nước và đường xả khớp chính xác với nhau.

Bước 5: Lắp bảng nút nhấn và nắp đậy bồn cầu

Cuối cùng, bạn cần lắp bảng nút nhấn xả và nắp đậy bồn cầu. Sau khi hoàn thành, hãy kết nối bảng nút nhấn với hệ thống két nước xem chúng có hoạt động bình thường không. Nếu mọi thứ hoạt động bình thường, quá trình lắp đặt bồn cầu âm tường đã hoàn thiện, bạn có thể dọn dẹp vệ sinh và tiến hành đưa vào sử dụng.

Bài viết liên quan: 6 bước lắp đặt bồn cầu treo tường chi tiết, đúng kỹ thuật

4. Các mẫu bồn cầu treo tường tại Website và showroom Xây Tổ Ấm

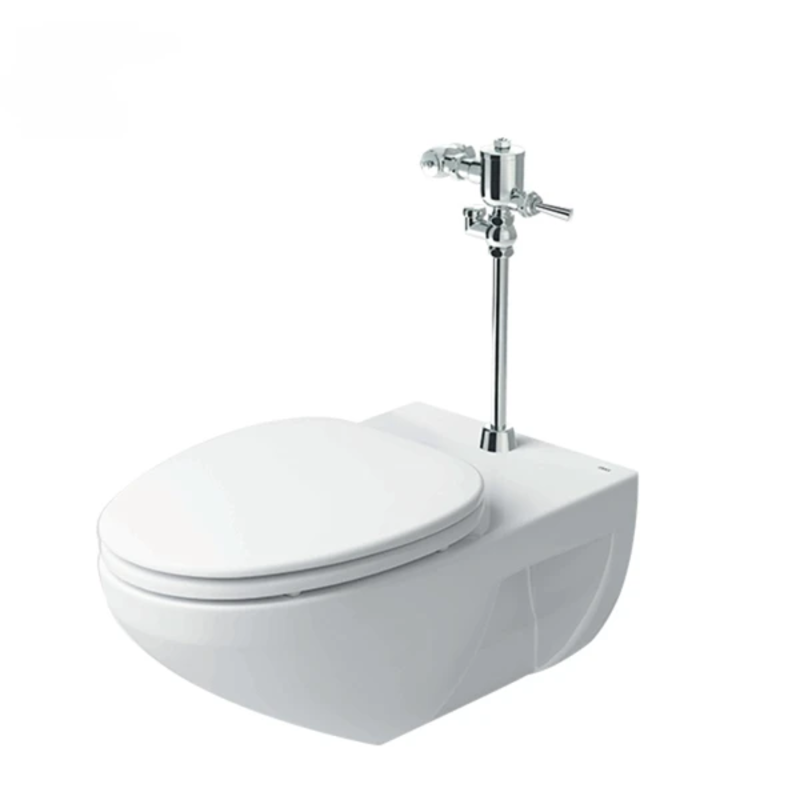

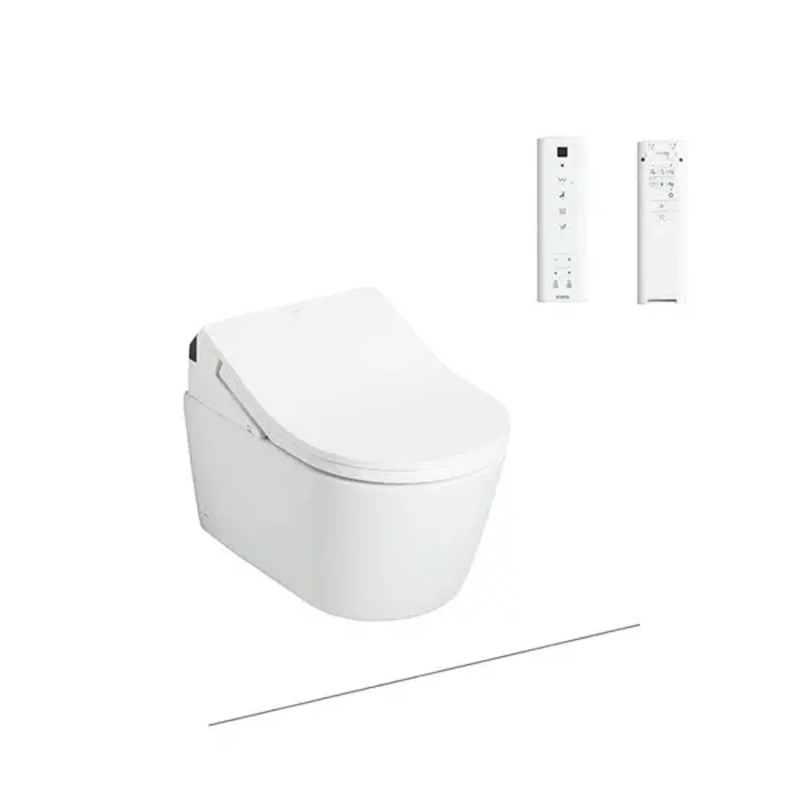

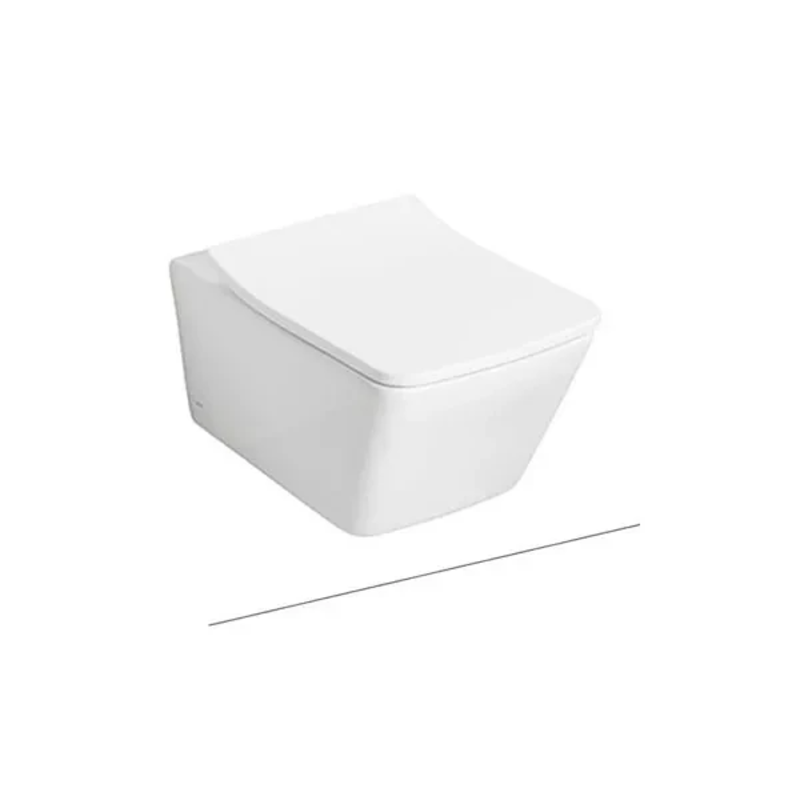

Nếu bạn đang tìm kiếm một chiếc bồn cầu treo tường chất lượng, đẹp mắt và phù hợp với không gian của mình, hãy ghé thăm showroom MVC của Xây Tổ Ấm. Tại đây, bạn sẽ được khám phá những mẫu bồn cầu treo tường đa dạng đến từ nhiều hãng khác nhau cùng chất lượng sử dụng khác biệt. Dưới đây là một số mẫu thịnh hành được đông đảo người dùng yêu thích hiện nay:

Hy vọng tổng quan về cấu tạo bồn cầu treo tường cùng 5 bước cơ bản lắp đặt cơ bản trên sẽ hữu ích giúp bạn có được thiết bị hoạt động ổn định và bền bỉ. Để so sánh với các loại bồn cầu khác, bạn cũng có thể tìm hiểu thêm về Chi tiết về cấu tạo bồn cầu 1 khối và nguyên lý hoạt động để có cái nhìn toàn diện hơn. Nếu bạn có bất kỳ thắc mắc nào liên quan đến quy trình lắp đặt cũng như tìm kiếm mẫu bồn cầu treo tường phù hợp, đừng ngần ngại liên hệ trực tiếp thông qua thông tin liên hệ dưới để được hỗ trợ nhanh chóng.
